CC-Link IE
关于CC-Link IE

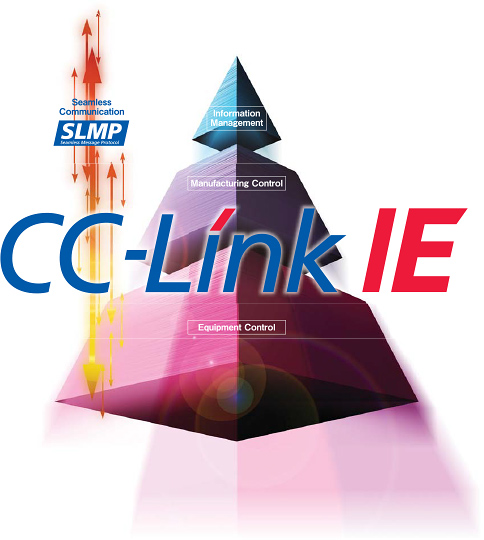

- 1.从生产现场到信息系统，实现生产系统全方位的最优化（纵向整合）。
- 2.CC-Link IE是一种垂直整合型基于以太网的网络，覆盖面可从信息技术层扩展至现场层。
- 3.超高速 & 超大容量实时通信网络。
- 4.采用最新的TSN（时间敏感网络）技术，实现了网络技术的提升。
CC-Link IE Features
同时实现了大容量的信息管理和实时的控制通信。
- 1.高速通信（1Gbps）
在传送质量数据及追溯数据时具有安全高速控制功能。 - 2.集安全、运动控制和能源管理为一体。
集I/O、安全、运动和能源管理为一体的网络。 - 3.简单的通信编程
内存—映射式通信 - 4.简便的网络构建和后期维护
带诊断功能的标准以太网物理层。 - 5.配线
灵活的拓扑结构—星型、线型、星线型、环型设置 - 6.建立灵活的工业物联网系统
采用TSN以太网通信技术作为时间分割通信方式。在确保控制数据通信的实时性同时，可以通过IP通信从末端设备收集信息。
CC-Link IE 介绍

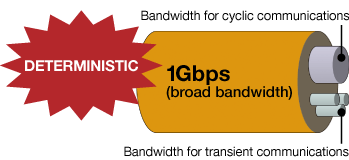

高速通信
1Gbps通信速度
宽带分为循环（同步）通信（I/O控制、安全、运动、能量）和瞬时（异步）通信（警报、诊断数据等），两种方式均互不影响。
高速通信可提高生产效率
2Gbps通信速度可高速控制现场设备、协调现场设备。缩短生产节拍。

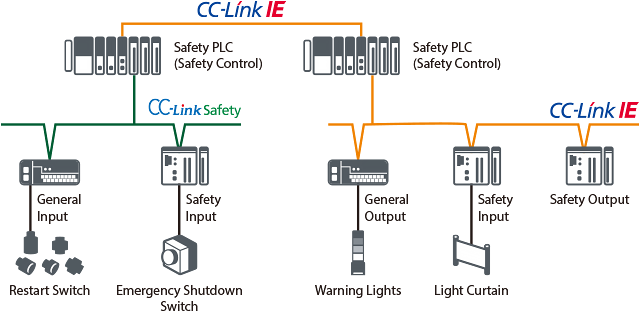

安全控制
在网络和控制过程中共享安全信号
在生产线每道工序中安装安全PLC，并使用CC-Link IE Field网络（安全通信功能）连接，如任一工序中发生安全停机，其前后工序也会相应自动实施安全停机。

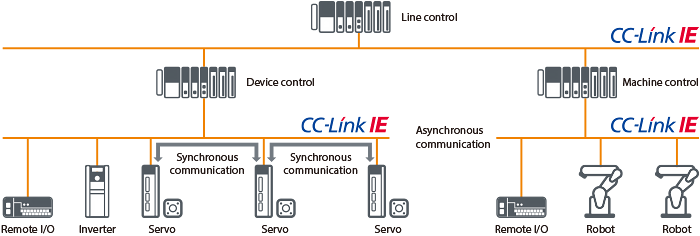

运动控制
与伺服放大器和其他设备同步
运动控制可实现设备间的固定周期同步通信，如与伺服放大器进行同步。

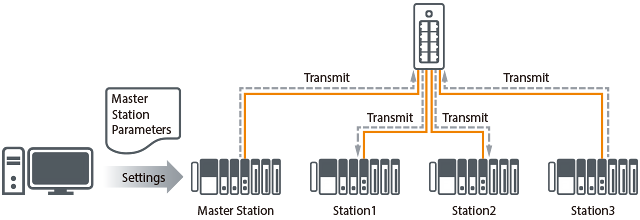

简单的通信编程
网络系统构成简单，无需进行连接设定
只需参数设定和执行读写内存的编程，即可实现数据传输。
简单的系统构建和后期维护
采用全球标准化技术
采用标准的工业以太网设备可降低成本，如电缆、连接器和其他物理层设备
- 以太网电缆（CAT5e）
- 以太网交换机（1Gbps）

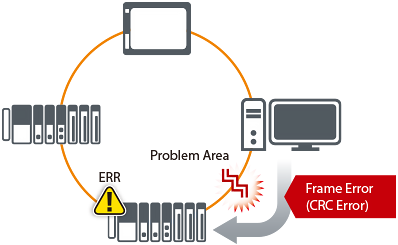

Network diagnostics
在传输帧格式的帧和传输数据部分添加了错误代码。一旦电缆故障导致帧数据错误，用户便可以迅速发现问题区域。

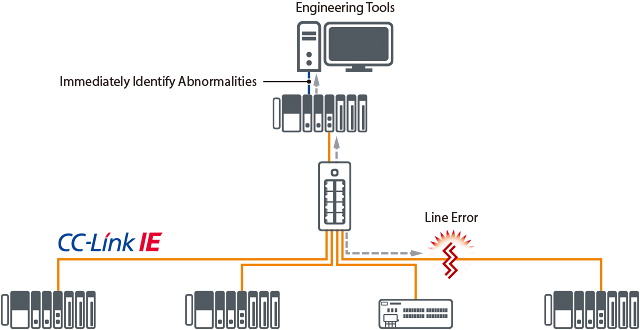

网络诊断功能应用
故障发生时，使用标准工具可快速识别网络问题区域，减少停机时间。

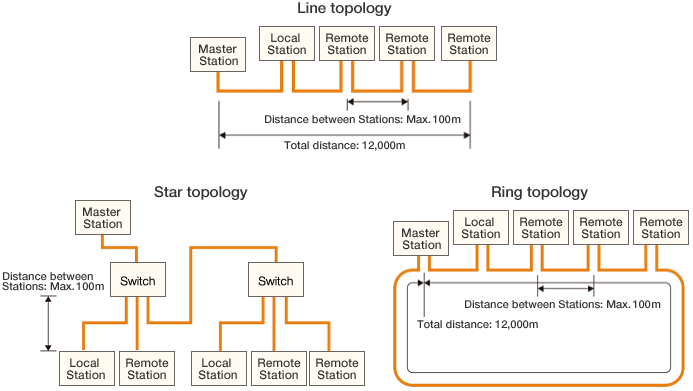

根据用户需求自由搭建网络
只要将电缆连接到空余端口上，即可搭建星型、线型、星线型、环型网络。

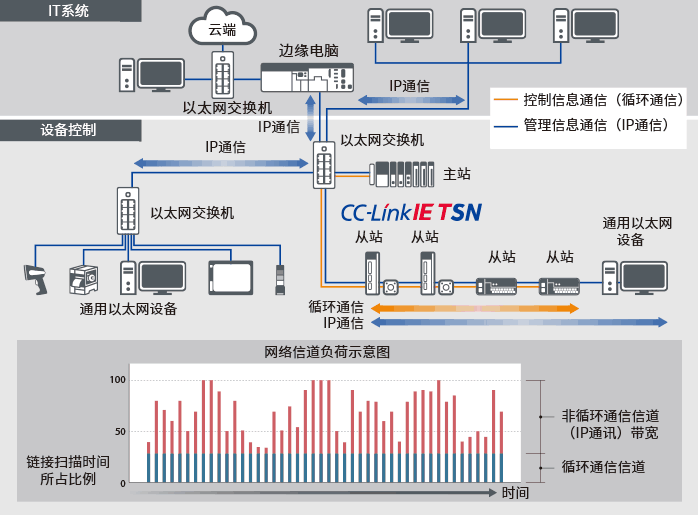

构建灵活的工业物联网系统
采用TSN通信技术作为分时通信方法
采用TSN以太网通信技术作为时间分割通信方式。在确保控制数据通信的实时性同时，可以通过IP通信从末端设备收集信息。
